PLG系列盘式连续干燥机

关键词:PLG系列-盘式连续干燥机,盘式连续干燥机,盘式干燥机,圆盘干燥机,
产品概述:湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线渡过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干燥塔上物料向里移动并从中间落料口落入下一层小干燥盘中。大小…
产品详情 图片集锦 视频集锦
 盘式干燥机概述:
      盘式连续干燥器是一种高效的传导型连续干燥设备。其独特的结构和工作原理决定了它具有热功当量效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点,广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。现生产制造常压、密闭、真空三大类型。1200、1500、2200、3000四各规格,S(碳钢)、B(接触物料部分均匀不锈钢)、C(在B的基础上,增加蒸汽管路,主轴及支架为不锈钢,筒体和顶盖内衬不锈钢)。三种材质、干燥面积4-180M2,共几百种型号的系列产品,并能提供与之相配套的种子选手辅助设备,可满足用户对各种物料进行干燥的需要。
盘式干燥机,盘式连续干燥机
 盘式干燥机特点:
       湿物料自加料器连续地加到干燥器上部第一层干燥盘上,带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线渡过干燥盘表面,在小干燥盘上的物料被移送到外缘,并在外缘落到下方的大干燥盘外缘,在大干燥塔上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列,物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质,加热介质形式有饱和蒸汽、热水和导热油,加热介质由干燥盘的一端进入,从另一端导出。已干物料从^后一层干燥盘落到壳体的底层,^后被耙叶移送到出料口排出。湿份从物料中逸出。由设在顶盖上的排湿口排出,真空型盘式干燥器的湿气由设在顶盖上的真空泵抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混木结构、引风机等辅机,可提高其干燥的生产能力,干燥膏糊状和热敏性物料,可方便地回收溶剂,并能进行热解和反应操作。
(一)调控容易、适用性强
  通过调整料层厚度、主轴转速、耙臂数量、耙叶型荛尺寸可使干燥过程达到^佳。
  每层干燥盘皆可单独通入热介质或冷介质,对物料进行加热或冷却,物料温度控制准确、容易。
  物料的停留时间可以^调整。
  物料流向单一、无返混现象,干燥均匀,质量稳定,不需要混合。
(二)操作简单、容易
  干燥器的开车、停车操作非常简单。
  停止进料后,传送物料垢耙叶能很快地排空干燥器内的物料。
  通过特殊性的大规格检视门的视镜,可以对设备内进行很仔细的清洗和观察。
(三)能耗低
  料层很薄,主轴转速低,物料供关这系统需要的功率小,电耗少。
  以传导热进行干燥,热效率高,能量消耗低。
(四)操作环境好,可回收溶剂,粉尘排放符合要求
  常压型:由于设备内气流速度低,而且设备内湿度颁布上高下低,粉尘很难浮到设备顶部,所以顶部排温口排出的尾气的尾气中几乎不含有粉尘。
  密闭型:配备党溶剂回收装置,可方便地回收载湿气体中的有机溶剂。溶剂回收装置简单,回收率谢,对于易燃、易爆、有毒和易氧化的物料,可用氮气作为载湿气体进行半路循环,使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
(五)安装方便、占地面积小
 干燥器整体出厂,整体运输,只需吊装就位,安装定位非常容易。
 由于干燥盘层立式布置,立式安装,既使干燥面积很大,占地面积也很小。
PLG系列盘式连续干燥机
技术参照表:
规格 外径mm 高度mm 干燥面积m2 功率 Kw
1200/4 Φ1850 2718 3.3 1
1200/6 3138 4.9
1200/8 3558 6.6 1.5
1200/10 3978 8.2
1200/12 4398 9.9 2.2
1500/6 Φ2100 3022 8.0
1500/8 3442 10.7
1500/10 3862 13.4
1500/12 4282 16.1 3.0
1500/14 4702 18.8
1500/16 5122 21.5
2200/6 Φ2900 3319 18.5
2200/8 3739 24.6
2200/10 4159 30.8 4.0
2200/12 4579 36.9
2200/14 4999 43.1 5.5
2200/16 5419 19.3
2200/18 5839 55.4 7.5
2200/20 6259 61.6
2200/22 6679 67.7 11
2200/24 7099 73.9
2200/26 7519 80.0


规格 外径mm 高度mm 干燥面积m2 功率 Kw
2500/6 Φ3150 3319 26.3 4
2500/8 3739 35
2500/10 4159 43.8 5.5
2500/12 4579 52.5
2500/14 4999 61.3 7.5
2500/16 5419 70
2500/18 5839 78.8 11
2500/20 6259 87.5
2500/22 6679 96.3
2500/24 7099 105 13
2500/26 7519 113.8
3000/8 Φ3800 4050 48 11
3000/10 4650 60
3000/12 5250 72
3000/14 5850 84
3000/16 6450 96
3000/18 7050 108 13
3000/20 7650 120
3000/22 8250 132
3000/24 8850 144
3000/26 9450 156 15
3000/28 10050 168

PLG系列盘式连续干燥机
PLG系列盘式连续干燥机

盘式干燥机流程1
盘式干燥机流程2

盘式干燥机流程3
桨叶干燥机+盘式干燥机组合流程4
真空盘式干燥机流程5
  • PLG-2200-14盘式干燥机制作现场
  • PLG-2200-14盘式干燥机制作现场
  • PLG-2200-14盘式干燥机制作现场
  • PLG-2200-14盘式干燥机制作现场
  • 盘式连续干燥机--发货现场
  • 盘式连续干燥机--制作现场

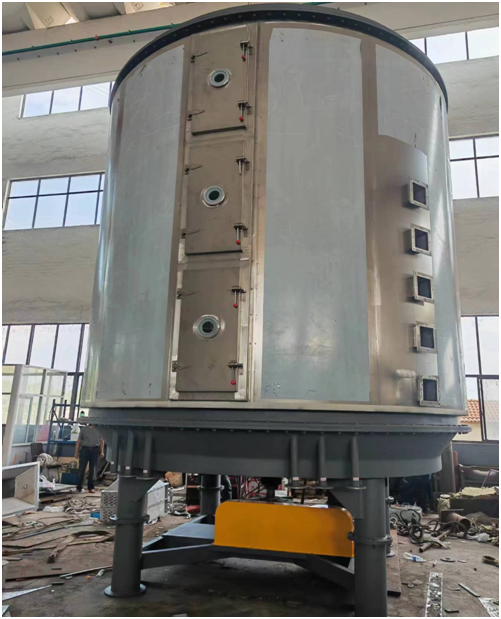

  • PLG系列盘式连续干燥机--成品
  • 盘式干燥机主机图
  • 盘式干燥机主轴
  • 盘式干燥机搅拌装置
  • 盘式干燥机主机装配图
  • 盘式干燥机发货现场
  • 氨基酸盘式干燥机
